環氧砂漿平涂地坪特性與施工步驟

環氧砂漿平涂地坪施工的時候對環境溫度沒有太高的要求，同時施工和調配過程中不會對站在工具上，進一步的提高了施工的效率，且使用后無毒無害，不會對環境造成污染，環氧砂漿平涂地坪施工之前，要先對基面進行打磨清潔處理，然后在分層涂抹地坪漆，下面詳細介紹。

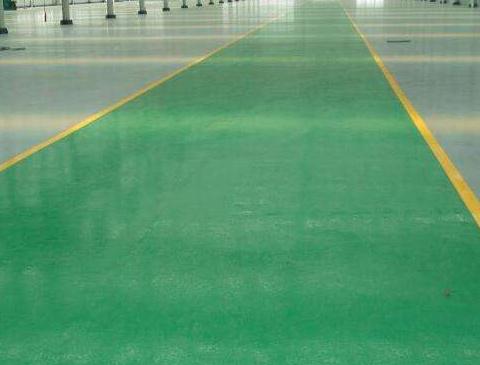

一、環氧砂漿平涂地坪主要特性

1、常溫施工：常溫條件下各組分材料、施工器具及混凝土基面均不需要加熱，易于施工操作。

2、不粘器具、施工方便快捷：外觀顏色與混凝土基本一致，施工時類似于水泥砂漿不粘工器具，成品包裝，使用操作簡單，施工方便快捷，施工面平整、光潔，易于保證施工質量。

3、無毒、無污染：國家建筑材料測試中心的毒性試驗檢測結果表明：NE-Ⅱ型環氧砂漿的各項主要毒性成份的含量均遠低于國家室內裝修材料標準。

4、柔韌性良好：具有良好的柔韌性和抗沖擊性能，能夠抵抗外力引起的變形，降低體系產生的內應力，提高材料的適應性能。

5、與混凝土的匹配性和耐久性能優良：具有良好的抗老化和抗碳化性能，其線性熱膨脹系數(9、2×10-6/℃)較普通環氧砂漿(一般為[30~60]×10-6/℃)大大降低，與混凝土(一般為[8~11]×10-6/℃)基本一致，涂層能與混凝土在不同溫度條件下實現同步變形，避免了因兩種材料的脹縮性能差異太大而使界面應力過大，造成涂層脫空、開裂。

6、主要力學性能優良：主要力學性能優良，抗沖磨強度是C50硅粉混凝土的3~5倍，與混凝土粘結牢固。

7、產品系列化：系列化產品能夠適用于干燥面、潮濕面、低溫環境以及抗推移質等不同條件下的施工需要。

二、環氧砂漿平涂地坪施工步驟

1、基面處理：將原有地面上的雜物，必須處理完全;對較為光滑的基礎地面應進行打磨處理，以增加原始地面與Epoxy的粘接強度。用2m靠尺檢查，高區部分用磨光機磨平，粉塵用小型工業吸塵器吸凈。

2、滾刷環氧樹脂底涂：將環氧樹脂和固化劑按比例調配好，把調配好的環氧樹脂底涂用平刀或滾筒均勻地涂布在干凈、干燥且粗糙的地面上，待其自然固化。固化時間為8小時為宜。檢查底涂涂布情況，如有被基礎地面完全吸收的現象須重新涂布。

3、批刮環氧中涂砂漿：將中涂材料按比例混合攪拌均勻后，把6號硅質石英砂按一定比例放入中涂材料中攪拌均勻，攤鋪在地上，然后用平板刮刀平鋪于底涂之上，使其平整并與底涂粘接為一體，等其徹底固化。

4、打磨中涂砂漿層：用各式打磨機粗磨中涂砂漿層，磨去砂漿層的刮刀痕、跳刀印，用工業吸塵器或掃帚除塵，為下道工序做準備。

5、批刮中涂膩子：用環氧樹脂中涂料調和適當膩子粉，以不干不稀為宜，用平板刮刀均勻的把膩子批刮在中涂砂漿層上，以獲得一個平整細膩的涂層，為上面涂層做準備。

6、打磨中涂膩子層：用各式打磨機細磨、拋光中涂層，用工業吸塵器或掃帚除塵，以獲得一個干凈的表層。
